Является ли структура вашей подстанции ожидающей катастрофой?

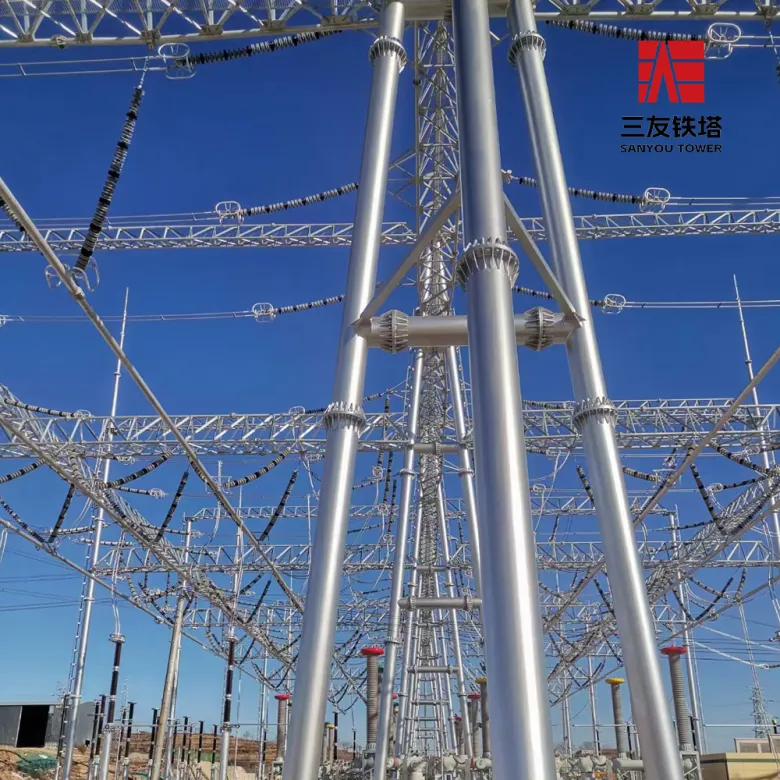

Подстанция может выглядеть надежной снаружи, но при этом несет в себе скрытые структурные риски. Коррозия может расти под краской. Треснувший фундамент может остаться незамеченным, поскольку оборудование продолжает работать. Ослабленные стальные соединения могут ослабнуть под воздействием ветра, вибрации или неисправности. Я видел много обзоров сайтов, в которых внимание уделялось трансформаторам, выключателям и кабелям. Несущей конструкции уделялось меньше внимания. Этот пробел может повлиять на безопасность работников, стабильность оборудования, доступ для технического обслуживания и срок службы всей подстанции. Структурный анализ не должен ждать видимого провала. Первое, что я проверяю – это фундамент. Ищите: - Трещины, которые продолжаются в нескольких местах - Скопление воды возле основания стальных опор - Эрозию почвы вокруг бетонного фундамента - Открытые или ржавые анкерные болты - Бетон, который начал разрушаться - Признаки того, что конструкция сместилась или осела Небольшая поверхностная трещина не всегда означает серьезный дефект. Имеет значение ее ширина, глубина, расположение и изменение во времени. Трещина возле анкерной группы или опоры оборудования требует более пристального внимания, чем изолированная отметина на ненесущей поверхности. Дренаж также заслуживает пристального внимания. Когда дождевая вода остается вокруг фундамента, она может повлиять на бетон, сталь, кабельные траншеи и элементы заземления. В холодных регионах неоднократное замораживание и оттаивание может создать дополнительную нагрузку на поврежденный бетон. Стальные члены создают еще одну проблемную зону. Конструкции подстанций часто включают в себя порталы, каркасы оборудования, опоры шин, лестницы, платформы и системы кабельных опор. Коррозия может начаться в точках соединения, сварных швах, опорных пластинах и местах скопления воды. Во время проверки я проверяю: - Ржавчину вокруг болтов и сварных швов - Отслаивание краски или вздутие покрытия - Изогнутые или скрученные элементы - Зазоры между опорными плитами и фундаментом - Отсутствующие шайбы, гайки или запирающие детали - Деформированные кронштейны и опорные рычаги - Вода, скапливающаяся внутри полых секций Окрашенная поверхность может скрыть коррозию. Если покрытие отошло или потрескалось, сталь под ним, возможно, потребует более тщательного осмотра. Квалифицированный инспектор может использовать подходящие инструменты для измерения потерь в секции и оценки необходимости ремонта. Соединения часто упускаются из виду, поскольку они малы по сравнению со всей структурой. Их роль не мала. Ослабленный болт, поврежденный сварной шов или плохо установленный кронштейн могут повлиять на перемещение нагрузок через конструкцию. Ветер, вибрация оборудования, натяжение проводников и силы короткого замыкания могут вызвать нагрузку на эти точки. Рекомендую сверить записи подключений с конструкцией, установленной на объекте. На чертежах может быть показано одно расположение, а в более поздних модификациях добавлено другое. Дополнительные кабельные лотки, оборудование связи, освещение или защитные панели могут добавить нагрузку, которая не была предусмотрена исходной конструкцией. Та же проблема касается и изменений вокруг подстанции. Новое ограждение, дренажные работы, строительство дороги или близлежащие раскопки могут повлиять на почву и фундамент. Структура, которая была стабильной много лет назад, теперь может столкнуться с другими условиями на площадке. Практический анализ может проводиться в следующей последовательности: 1. Соберите текущие чертежи, записи проверок, записи по ремонту и сведения о модификациях. 2. Пройдитесь по сайту и зафиксируйте видимые изменения с помощью датированных фотографий. 3. Проверьте фундаменты, дренажные пути, стальные элементы, платформы, лестницы и подъездные пути. 4. Осмотрите болты, сварные швы, опорные пластины и места, где может собираться вода или химикаты. 5. Сравните текущую компоновку оборудования с утвержденной проектной информацией. 6. Отметьте дефекты по местоположению, типу и видимым изменениям с течением времени. 7. Попросите квалифицированного инженера-строителя или компетентную инспекционную группу оценить дефекты, влияющие на несущие детали. 8. Создайте план ремонта с четкими приоритетами, контролем доступа и датами выполнения. В обычном полевом случае используется опорная рама, которая выглядит устойчивой во время нормальной работы. Более тщательная проверка обнаруживает коррозию на опорной плите и воду, скопившуюся возле фундамента. Каркас не вышел из строя, но поврежденный участок снижает запас прочности при сильном ветре или движении техники. Отремонтировать дренаж и обработать сталь может быть проще, чем реагировать после возникновения более крупного дефекта. Качество контроля также зависит от доступа. О некоторых участках невозможно судить с уровня земли. Приподнятые платформы, задние поверхности стальных элементов, крышки кабельных траншей и нижняя часть опор оборудования могут потребовать запланированного доступа и соответствующей защиты. Работникам не следует подниматься на конструкции подстанции или прикасаться к ним без утвержденных на объекте мер безопасности. Я также избегаю рассматривать лакокрасочное покрытие как доказательство состояния конструкции. Свежее покрытие может улучшить защиту, но не восстанавливает сталь, уже потерявшую толщину. Ремонт должен устранять причину, например, плохой дренаж, повреждение покрытия, скопившуюся влагу или неподходящий контакт между различными металлами. Записи помогают выявить закономерности. Сравните фотографии и измерения с каждой проверки. Дефект, который остается стабильным, может нуждаться в мониторинге. Дефект, который растет, распространяется или появляется при движении, требует немедленной технической проверки. Ключевой вопрос заключается не только в том, «выглядит ли это сооружение сегодня безопасным?» Я спрашиваю: «Что может измениться, если объект столкнется с ветром, дождем, вибрацией, жарой, коррозией или неисправностью?» Этот вопрос переводит обзор с внешнего вида на состояние. Прочная конструкция подстанции обеспечивает более безопасное обслуживание, более устойчивое выравнивание оборудования и лучший контроль затрат на долгосрочный ремонт. Регулярные проверки, точные записи, хороший дренаж и квалифицированные инженерные консультации дают команде на объекте более четкую основу для действий.

Сильный шторм может обнажить слабые места, которые в повседневной работе остаются скрытыми. Вода может попасть в кабельные траншеи. Ветер может повредить охлаждающее оборудование, ограждения или панели управления. Длительное отключение может также повлиять на связь, подачу топлива, транспорт и доступ к объекту. Когда я проверяю готовность подстанции к ливневой нагрузке, я не смотрю только на трансформаторный двор. Я проверяю всю цепочку: расположение объекта, дренаж, защиту оборудования, доступ персонала, запасные части, связь и планы восстановления. ### 1. Проверьте подверженность места воздействию штормов. Я начинаю с местоположения и прошлых погодных данных. Анализ должен охватывать: - Зоны затопления и близлежащие водные пути - Сильные осадки и дренажную способность - Воздействие ветра - Молниезащитную активность - Риск лесных пожаров или задымления - Снеговые и ледяные нагрузки - Состояние подъездных дорог и мостов - Соседние деревья, здания и незакрепленные конструкции Подстанция может располагаться за пределами нанесенной на карту зоны затопления, но при этом по-прежнему сталкиваться с поверхностными водами из-за засоренных водостоков или близлежащих сооружений. Я сравниваю карты наводнений с фотографиями участков, планами дренажа и записями предыдущих ураганов. Уровень земли, где находится ключевое оборудование, имеет значение. Если вода может попасть в распределительные устройства, релейные помещения, аккумуляторные системы или шкафы управления, на объекте необходим четкий план защиты. ### 2. Осмотрите оборудование, наиболее подверженное повреждениям. Визуальный осмотр может выявить проблемы еще до наступления урагана. Я уделяю пристальное внимание: - Вводам и радиаторам трансформаторов - Наружным выключателям и разъединителям - Ограничителям перенапряжения - Шкафам управления - Зарядным устройствам для аккумуляторов и системам постоянного тока - Кабельным траншеям и покрытиям траншей - Трансформаторам для обслуживания станции - Резервным генераторам - Защитным воротам и ограждениям - Крышам, дверям, вентиляционным отверстиям и жалюзи Ослабленные болты, поврежденные уплотнения, треснувшие крышки, ржавые опоры и заблокированные вентиляционные отверстия могут стать более серьезными проблемами во время сильного ветра или сильного дождя. Что касается трансформаторов, я проверяю утечки масла, состояние маслорасширителя, чистоту вводов, работу охлаждающего вентилятора и историю аварийных сигналов. Трансформатор не обязательно должен выйти из строя, прежде чем будут приняты меры. Повторяющиеся сигналы тревоги по температуре или необычные показания масла могут указывать на развивающуюся проблему. ### 3. Защита от наводнений. Для защиты от наводнений требуется нечто большее, чем просто размещение мешков с песком возле входа. Практический план может включать: - Поднятие панелей управления выше ожидаемого уровня воды - Герметизацию отверстий для кабелей и кабелепроводов - Улучшение дренажа вокруг зданий - Установка заграждений на дверях - Защита насосных систем с проверенным резервным питанием - Маркировка безопасных маршрутов для персонала и транспортных средств - Перемещение портативного оборудования в более высокие места хранения На подстанции в зоне, подверженной наводнениям, я бы также проверил, может ли вода проходить через кабельные траншеи. Герметичное здание не обеспечивает достаточной защиты, если вода проникает через подземный путь. Уровень защиты должен отражать местные условия и ценность оборудования. Небольшой ремонт дренажной системы может предотвратить длительное отключение электроэнергии, тогда как на более крупном объекте могут потребоваться постоянные барьеры и дистанционный мониторинг. ### 4. Рассмотрите риски, связанные с ветром и летающими объектами. Повреждения от ветра часто возникают из-за предметов, которые не были частью электрической системы. Я проверяю: - Наружные вывески - Временные укрытия - Хранилища запасных материалов - Ограждения и ворота - Ветки деревьев - Оборудование на крыше - Переносные резервуары - Незакрепленные инструменты и контейнеры Деревья по периметру заслуживают особого внимания. Ветка может повредить линию, ограждение, трансформатор или линию связи. Работы по обрезке должны соответствовать местным требованиям безопасности и выполняться квалифицированным персоналом. Крепление оборудования также имеет значение. Переносные генераторы, топливные баки, аккумуляторные блоки и временные системы управления нуждаются в стабильной базе и четком методе настройки. ### 5. Проверка резервного питания и связи Резервный генератор полезен только тогда, когда он запускается, несет нагрузку и работает в течение запланированного периода. Я прошу группу технического обслуживания проверить: - Качество и уровень хранения топлива - Состояние аккумуляторной батареи - Автоматическую передачу - Вентиляцию - Маршрут выхлопа - Грузоподъемность - Процедуру ручного запуска - Запасные фильтры и запасные части - Уровень шума и контроль доступа Системы связи требуют такого же уровня ухода. На подстанции может быть электричество, в то время как центр управления не может получать сигналы тревоги или выдавать команды. В плане должно быть указано более одного метода связи, например: - Радио - Мобильный телефон - Спутниковый телефон - Оптоволоконные или микроволновые линии связи - Процедуры местного контроля Для каждого метода требуется имя владельца и протокол испытаний. Непроверенный список контактов может замедлить работу по реагированию. ### 6. Подготовка людей и последовательность работ Подготовка к шторму – это не только задача оборудования. Персоналу нужны четкие инструкции о том, когда прекратить работу, кто может войти на объект и как центр управления будет координировать переключение. Я рекомендую письменный план, который охватывает: 1. Мониторинг погоды и точки принятия решений 2. Проверка перед ураганом 3. Действия по отключению или изоляции оборудования 4. Правила доступа на объект 5. Контакты в случае чрезвычайной ситуации 6. Контроль топлива и запасных частей 7. Проверка повреждений после урагана 8. Разрешение на возврат в эксплуатацию Каждому действию нужен владелец. Общие инструкции, такие как «проверить подстанцию», не сообщают технику, что проверять или как сообщить о проблеме. Обучение должно включать в себя короткие настольные упражнения. Сотрудники могут разобраться в случае наводнения, потери связи и повреждения подъездной дороги. Это часто выявляет пробелы, которые не выявляются при плановом техническом обслуживании. ### 7. План восстановления должен быть практичным. После урагана безопасность важнее скорости восстановления. При проверке после урагана необходимо выявить: - Обрывы проводов - Стоячую воду - Повреждения от пожара или дыма - Утечки масла - Поврежденные изоляторы - Наклоненные конструкции - Сломанные заборы - Нестабильное заземление - Неисправные сигналы тревоги - Потеря батареи или контрольного питания. Никто не должен входить в затопленную электрическую зону до тех пор, пока ответственная группа не подтвердит, что это место безопасно. Фотографии, записи осмотров и показания оборудования могут помочь инженерам решить, необходим ли ремонт, изоляция или замена. Я также веду список важнейших запасных частей и ближайших поставщиков. В список могут входить втулки, предохранители, реле, прерыватели, элементы питания управления, прокладки, устройства связи и детали генератора. Условия хранения имеют такое же значение, как и сами детали. ### Практическая проверка готовности Во время проверки шторма на подстанции я использую пять вопросов: - Может ли вода достичь критического электрического или контрольного оборудования? - Может ли сайт работать, если нормальная связь нарушена? - Сможет ли команда благополучно добраться до подстанции после урагана? - Может ли резервное питание выдержать запланированную нагрузку? - За каждым крупным действием есть ответственный? Если один из ответов неопределенен, сайту необходим документированный последующий элемент с четким владельцем и целевой датой. Подстанция, готовая к шторму, не определяется одним барьером, одним генератором или одним отчетом о проверке. Готовность достигается за счет взаимосвязанной работы: надежной канализации, защищенного оборудования, проверенных систем резервного копирования, обученного персонала и плана восстановления, соответствующего местным условиям. Я обнаружил, что лучшие планы шторма легко использовать в сложных ситуациях. Они показывают, что проверять, кто принимает каждое решение и что должно произойти, прежде чем власть будет восстановлена.

Подстанция может выглядеть тихой, в то время как на заднем плане возникают небольшие неисправности. Неплотное соединение может привести к повышению температуры кабельного наконечника. Влага может попасть в шкаф. Поврежденный забор может открыть доступ постороннему лицу в опасную зону. На первый взгляд каждая проблема может показаться ограниченной, однако эффект может распространиться на оборудование, работников и ближайших клиентов. Я обнаружил, что защита подстанции работает лучше всего, когда ее рассматривают как повседневную практику, а не как реакцию после сбоя. Цель проста: выявить предупреждающие знаки, уменьшить воздействие и вести надежный учет каждого действия. Начните с проверки рисков сайта. Пройдитесь по подстанции и осмотрите зоны, которые могут причинить вред или нарушить работу: - Трансформаторы и вводы - Автоматические выключатели и разъединители - Защитные панели и панели управления - Аккумуляторные системы и зарядные устройства - Кабельные траншеи и кабельные вводы - Заземляющие соединения - Защитные ворота, замки и ограждения - Оборудование для обнаружения и тушения пожара - Дренажные пути и зоны со стоячей водой Я уделяю пристальное внимание изменениям по сравнению с последней проверкой. Полезную информацию могут дать новые следы масла, необычный звук, запах горячего, треснувший изолятор или поврежденный знак. Фотографии помогают командам сравнивать условия с течением времени. Тепловой осмотр может выявить проблемы, которые может быть пропущен при визуальной проверке. Незакрепленная клемма может выглядеть нормально, но под нагрузкой приводит к более высокой температуре. Инфракрасное сканирование может помочь обслуживающему персоналу обнаружить горячие точки на соединениях шины, кабельных наконечниках, клеммах трансформатора и контактах выключателя. Чтение само по себе является лишь частью процесса. Техник должен записать название оборудования, состояние нагрузки, погоду, место измерения и предыдущие результаты. Для теплого соединения может потребоваться другая реакция, когда подстанция несет большую нагрузку, чем когда она загружена незначительно. Мониторинг трансформаторов заслуживает постоянного внимания. Я отслеживаю изменения уровня масла, температуры масла, давления, шума, вибрации и работы вентилятора охлаждения. Небольшую утечку вокруг прокладки не следует игнорировать только потому, что трансформатор все еще работает. Нефть на земле может создать угрозу окружающей среде и может указывать на проблему с уплотнением, требующую ремонта. Для более крупных трансформаторов анализ растворенного газа может помочь в оценке состояния. Испытание не заменяет осмотр, но может выявить признаки перегрева, искрения или старения изоляции. Прежде чем принимать решение об использовании оборудования, командам следует сравнить результаты с более ранними данными и следовать указаниям провайдера тестирования. Реле защиты также нуждаются в уходе. Реле может быть установлено правильно и по-прежнему не будет реагировать должным образом, если не проверены настройки, проводка, каналы связи или питание батареи. Я рекомендую вести учет утвержденных настроек и документировать каждое изменение. Повторная проверка может снизить вероятность ввода неправильного значения во время обслуживания. Защита от дуговой вспышки требует как оборудования, так и безопасных навыков работы. Предупреждающие надписи должны соответствовать текущему исследованию и конфигурации оборудования. Работникам необходим доступ к правильным процедурам, границам и средствам индивидуальной защиты. Двери, крышки и барьеры должны оставаться в предназначенном для них положении во время нормальной работы. Например, если панельная дверь не закрывается должным образом, проблема не только косметическая. Это может повлиять на защиту корпуса и подвергнуть работников дополнительному риску во время переключения или тестирования. Состояние следует фиксировать, оценивать и устранять в процессе работы на объекте. Заземление и соединение заслуживают такого же внимания. Коррозия, ослабленные соединения и поврежденные проводники могут снизить эффективность системы заземления. Проверки должны охватывать видимые соединения, контрольные точки, заборы, ворота, металлические конструкции и соединения экранов кабелей, где это применимо. Тестирование должно соответствовать проекту системы и местным требованиям безопасности. Физическая безопасность является частью защиты подстанции. Надежный план безопасности не опирается на один замок. Я проверяю состояние ограждений, ворот, освещения, камер, журналов доступа, предупреждающих знаков и сигнализации вторжения. Растительность не должна загораживать камеры или скрывать повреждения по периметру. Практический пример — ворота, которые закрываются, но не запираются. Персонал может не заметить это, потому что ворота кажутся целыми. Зазор может привести к несанкционированному проникновению, проникновению животных или повреждению близлежащего оборудования погодными условиями. Простая заметка о проверке может предотвратить более серьезную проблему. Подготовка к погоде также снижает риск. Перед периодом сильного дождя бригады могут расчистить дренажные пути, проверить уплотнения крыши и шкафов, а также проверить работу системы сигнализации о наводнении. В районах со снегом, льдом, жарой или сильным ветром план проверки должен отражать местные условия. Правильный контрольный список зависит от сайта, а не от общего шаблона. Записи превращают проверки в полезные решения. Я предпочитаю систему, которая связывает каждое наблюдение с: - Идентификацией оборудования - Датой и условиями проверки - Уровнем риска - Рекомендуемыми действиями - Ответственным лицом - Целевой датой завершения - Свидетельством ремонта - Результатом последующего наблюдения. Перечня открытых дефектов недостаточно. Команда должна знать, какая проблема влияет на безопасность работников, какая может сократить срок службы оборудования, а какую можно решить во время планового технического обслуживания. Одним из практических примеров является выключатель с повторяющимися задержками срабатывания. Замена выключателя без проверки настроек отключения, управляющего напряжения, состояния механизма и записей событий может оставить ту же причину неустраненной. Структурированный анализ может отделить механическую неисправность от проблемы управления или защиты. Защита подстанции становится сильнее, когда люди сообщают о небольших изменениях, не опасаясь обвинений. Четкие процедуры, полезное обучение и регулярное общение помогают операторам своевременно сообщать о проблемах. Короткая передача смены может включать в себя необычные сигналы тревоги, результаты проверок, временные барьеры и вывод оборудования из эксплуатации. Самый эффективный план защиты строится вокруг конкретного объекта. Осмотрите оборудование, обеспечьте безопасность периметра, проверьте защитные функции, просмотрите тенденции и завершите действия по ремонту с доказательствами. Когда я рассматриваю каждый предупреждающий знак как информацию, а не как неудобство, я даю команде технического обслуживания больше времени для реагирования и помогаю обеспечить безопасность подстанции для всех, кто работает рядом с ней. Мы приветствуем ваши запросы: 13964718107@163.com/WhatsApp 13964718107.

Ссылки Институт инженеров по электротехнике и электронике 2018 г. Руководство IEEE по безопасности при заземлении подстанций переменного тока Международная электротехническая комиссия 2021 г. Общие спецификации высоковольтных распределительных устройств и устройств управления Стандарты Национальной ассоциации противопожарной защиты 2024 г. Стандарт электробезопасности на рабочем месте Рабочая группа CIGRE 2020 г. Стратегии оценки состояния и обслуживания оборудования подстанций Американское общество инженеров-строителей Минимальные расчетные нагрузки и связанные с ними критерии для зданий и других сооружений, 2022 г. Международный совет по большим электрическим системам. Устойчивость подстанций к экстремальным погодным явлениям, 2019 г.
